測試上課程式碼和實際使用SynaptiCAD

測試程式碼
module top;
wire a,b;
reg c;
system_clock #100 clock1(a);
system_clock #50 clock2(b);
always
#1 c=a&b;
endmodule
module system_clock(clk);
parameter PERIOD=100;
output clk;
reg clk;
initial
clk=0;
always
begin#(PERIOD/2) clk=~clk;
#(PERIOD-PERIOD/2) clk=~clk;
endalways @ (posedge clk)
if ($time >1000)
#(PERIOD-1) $stop;
endmodule

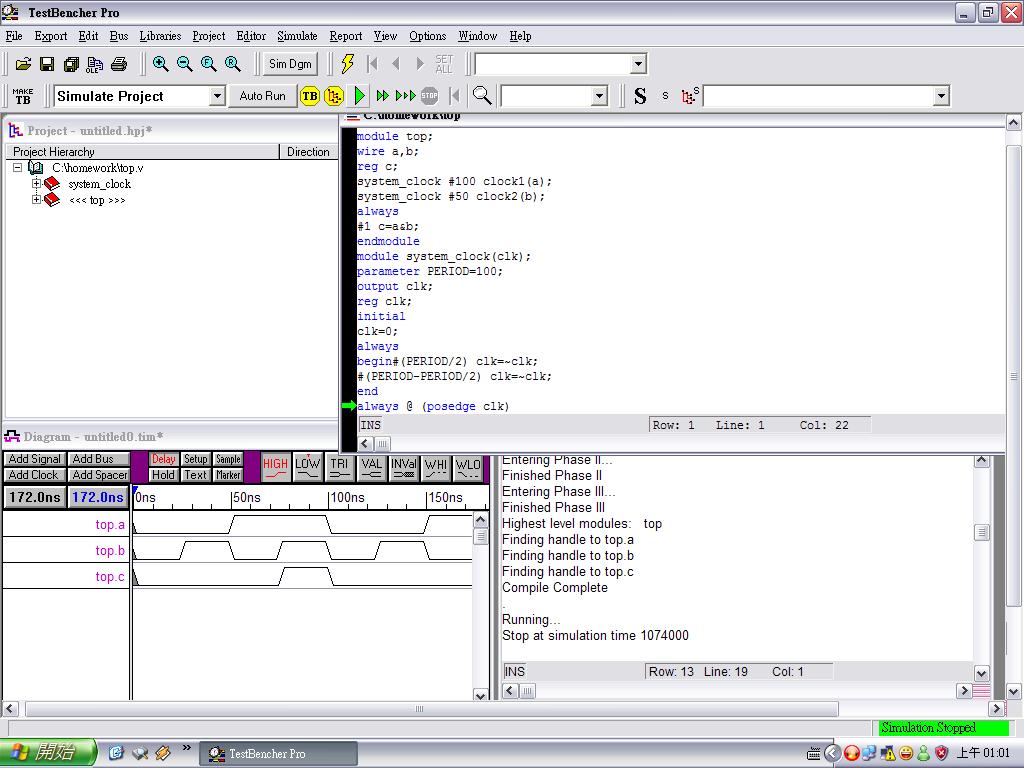

實際操作SynaptiCAD模擬之畫面結果

第一階段自我練習實作~使用程式碼

今天的自我練習是使用寫程式碼的方式來實現上禮拜所設計的電路 !
以下是程式碼

然後藉由此程式碼所跑出之波形圖和上次完成符合,因此可知驗證成功!

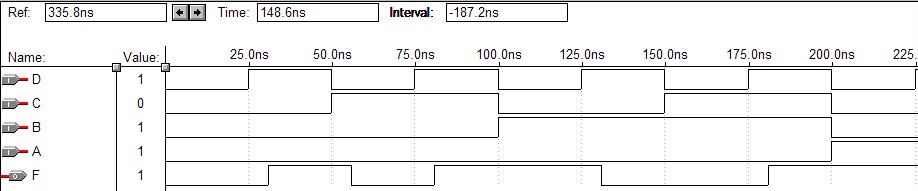

以下為藉由程式所跑出之波形圖~

第一階段自我練習實作~ 結果成功^ ^y

這是今天我自己自訂的一個真值表來當練習題目!

根據這個表格選取輸出F為1的來繪出下面這個卡諾圖

再將此卡諾圖照下面這張圖的圈法

然後得到以下算式,再把算式化簡!

在根據化簡後的算式在MaxPlus2中畫出電路圖如下

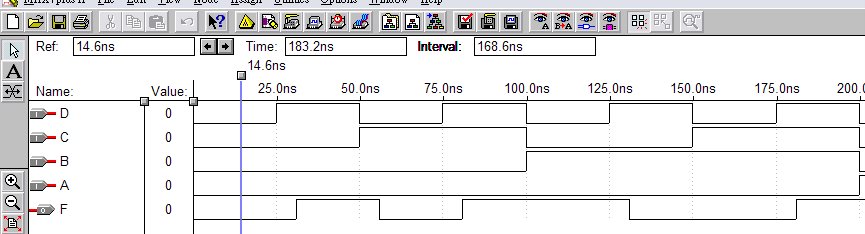

然後經過MaxPlus2模擬得到的波形圖如下:
(因為圖片太長所以在這裡只擷取前半部份的圖片如
果需要完整波形圖來觀看結果,可以找我拿檔案唷!^^)

我已經有檢查過波形圖裡面的每個組合都符合真值表中
的輸出F值,所以檢查結果為正確!模擬成功^ ^y
第一階段自我模擬測驗通過! 嘿嘿~
以上就是今天的課堂收穫
